ZGS9系列组合式变压器
详细说明
产品简介
ZGS9系列组合式变压器(也称美式箱变)是一种新型配电设备、是将变压器、高压负荷开关、高压限流熔断器安装在变压器油箱内、以矿物油进行绝缘和冷却。低压部分根据用户需要按装低压断路器、计量装置、无功补偿等。产品具有结构合理紧凑、体积小、安装灵活、操作方便，占地面各小等优点。ZGS9系列美式箱变特别适合于城市电网的负荷中心，降低损耗，提高供电质量。
国外发达国家的城市电网中已普遍采用箱式变电站，我国也正在进行城乡电网改造。ZGS9系列美式箱变无疑是城市电网改造的最佳配电设备。
产品特点
●体积小，结构合理紧凑
●全密封油箱，全绝缘设计，运行安全可靠
●环网和终端供电均可使用，运转方便，供电可靠
●过载能力强，抗突发短路性能优越
●耐冲击性能好
●节能、低损耗
产品结构

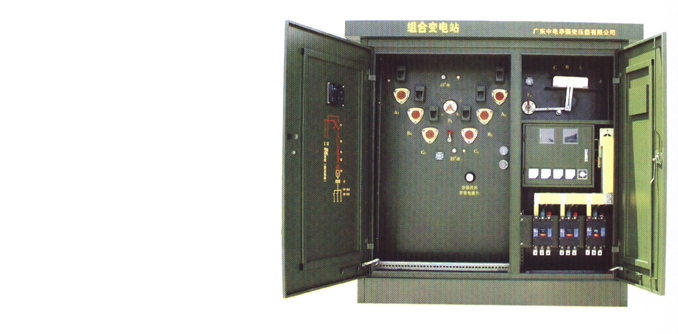

ZGS9系列美式箱变结构分为前、后两个部分。前部为高、低压室，包括高压端子、低压端子、负荷开关、无载分接开关、插入式熔断器、压力释放阀、油温计、油位计、注油孔、放油阀。后部为油箱，油箱中有变压器、高压负荷开关、后备保护熔断器、无载分接开关。箱体为密封结构，采用隐蔽式高强度螺钉连接。油箱结构进行优化设计，强度高，外型美观。箱体设计充分考虑了防水，安全性及操作方便之要求。高、低压室防护门之间为机械联锁，只有当打开低压室防护门后，才能打开高压室防护门，确保操作和维护人员的安全。前部箱体采用优质冷轧钢板（或不锈钢板）。箱体的内外表面经过严格的表面处理后，喷涂特殊防腐漆，具有极强的防腐能力。

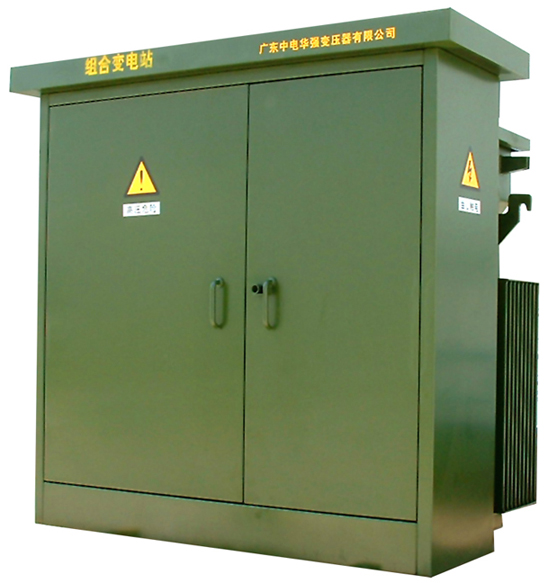

产品图片
